Kabeltillverkningsindustrin står inför allt högre krav på högre prestanda, större tillförlitlighet och mer komplexa konstruktioner, särskilt för applikationer inom dataöverföring, fordonsindustri, robotteknik och nya energisektorer. I hjärtat av tillverkning av specialiserade kablar – som högfrekventa signalkablar, robotkablar eller bilkablar – ligger en kritisk och precisionsberoende process: isoleringstejp eller omslag. Denna process bygger enhetliga, gapfria isoleringsskikt runt ledare, vilket är grundläggande för elektrisk integritet, signaltrohet och långvarig hållbarhet.

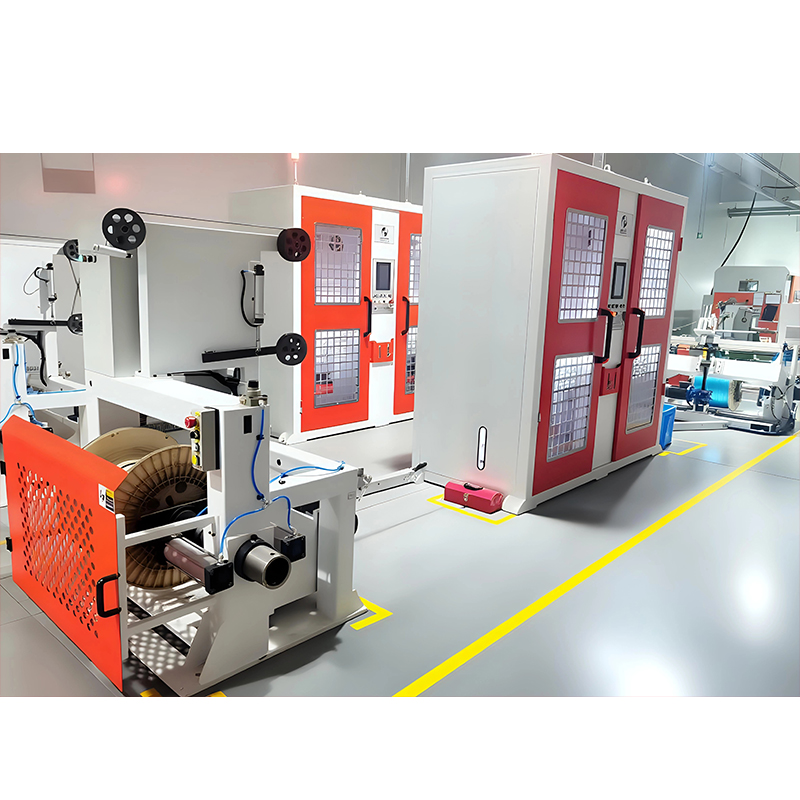

Att uppfylla de stränga kraven på moderna kablar, särskilt för flerskiktskonstruktioner på komplexa ledare, har gjort traditionella mekaniska tejpsystem otillräckliga. Branschens förändring går mot digitalt styrda system med hög precision som garanterar konsekvens, hastighet och anpassningsförmåga. Detta är den exakta tekniska klyftan som åtgärdas av lösningar som Numerisk kontroll Vertikal dubbellager/flerlagersservotejpningsmaskin från Jiangsu Newtopp Precision Machinery. Detta system förkroppsligar nästa generations tejpningsteknik, som utnyttjar servoalgoritmer med flera axlar och koordinerad vertikal dubbelstationskontroll för att förändra hur isoleringsskikt appliceras, vilket direkt svarar på kravet på smartare, mer kapabel kabelproduktionsutrustning.
Kärnkoncept inom isoleringstejp
För att uppskatta det tekniska språnget är det viktigt att förstå de grundläggande målen och utmaningarna med isoleringstejpprocessen.
-
Det primära målet: Kärnfunktionen är att spirallinda isolerande tejp – såsom PTFE, polyester eller kompositfilmer – runt en ledande kärna (som kan vara en enkel tråd, tvinnade eller parallella ledare) med exakt överlappning. Detta skapar en kontinuerlig, enhetlig dielektrisk barriär.
-
Den centrala utmaningen - Spänningskontroll: Konsekvent bandspänning är avgörande. Fluktuerande spänningar orsakar ojämn lindningsdensitet, luckor, rynkor eller sträckt tejp, vilket leder till isoleringsfel som försämrar den elektriska prestandan. Forskning visar att effektiv spänningskontroll är en primär bestämningsfaktor för slutproduktens kvalitet, med moderna strategier som fokuserar på slutna, sensorlösa eller indirekta kontrollmetoder för högre noggrannhet och enklare system.
-
Precisionsmandatet – vägstabilitet: Den punkt där tejpen kommer i kontakt med ledaren – formationspunkten – måste förbli rumsligt stabil. Varje drift under maskinacceleration, konstant hastighet eller retardation resulterar i inkonsekvent överlappning eller stigning, vilket äventyrar isoleringens integritet och enhetlighet.
Branschmått
Branschen går från koncept till mätbar prestanda och utvärderar tejpningsutrustning på flera nyckelmått. Följande tabell kontrasterar kapaciteten hos traditionella system med de hos avancerade servodrivna lösningar som numerisk kontroll Vertical Double Layers/Multilayers Servo Taping Machine.
| Prestandamått | Traditionell/mekanisk tejpningsutrustning | Avancerat servodrivet tejpsystem (t.ex. Newtopps lösning) | Inverkan på kabelkvalitet och produktion |
| Spänningskontroll | Ofta mekanisk eller öppen slinga; spänningen varierar med rullens diameter och hastighet. | Closed-loop, steglös spänningsfältkontroll med realtidsberäkning och kompensation. | Eliminerar manuellt ingrepp, säkerställer enhetlig skiktdensitet och förhindrar defekter som orsakas av spänningsspikar eller sjunkningar. |
| Hastighet och genomströmning | Begränsad av mekaniska länkar; långsammare cykeltider. | Integrerad spindeldrivning med hög tröghet möjliggör exponentiellt högre materialgenomströmning per tidsenhet. | Ökar dramatiskt produktionskapaciteten och effektiviteten för höga volymer eller tjocka isoleringskrav. |
| Precision för omslagsväg | Benägen att driva på grund av mekaniskt spel och tröghet. | Programmerbar rörelsekontroll säkerställer nolldrift i tejpningspunkten över alla rörelsefaser. | Garanterar perfekt överlappningsförhållande och geometrisk konsistens, avgörande för högfrekventa och miniatyriserade kablar. |
| Processflexibilitet | Verktygsändringar som krävs för olika ledare eller lindningsmönster; begränsad anpassningsförmåga. | Intelligent arrangemangstopologi som tillåter fri 3D-definition av bredd-/pitchparametrar via digital förinställning. | Möjliggör snabba byten och rymmer ett stort utbud av konventionella och specialtrådskonfigurationer utan hårdvarubyten. |
| Automation & Intelligens | Manuell installation och övervakning är vanliga. | Digitalt förinställda parametrar, multiaxlig servokoordination och realtidskompensationsmekanismer. | Minskar operatörens kompetensberoende, minimerar mänskliga fel och banar väg för integration i smarta fabriksinställningar |
Stabilitet genom koordination
Ett förenklat diagram hjälper till att visualisera en viktig teknisk differentiator. Traditionella system behandlar ofta ledarmatningen och tejphuvudets rörelse som löst kopplade, vilket leder till instabilitet i banan. Däremot behandlar ett äkta servotejpsystem dem som ett koordinerat fleraxligt system. Rörelseregulatorn synkroniserar ledarrotationen (C-axeln), den horisontella traversen av tejphuvudet (X-axeln) och den vertikala positioneringen i tvåskiktssystem (Y-axeln) i realtid. Den här elektroniska växeln, i kombination med dynamisk spänningskontroll, är det som låser tejpbildningspunkten i rymden, vilket säkerställer oklanderlig konsistens i lindningen oavsett hastighetsändringar.
Banan som formar framtida tejpningslösningar
Kabelutrustningssektorn är inte statisk. Flera kraftfulla trender driver innovation och definierar kraven för nästa generations maskiner:
-
Strävan efter extrem precision och miniatyrisering: När kablar för hemelektronik, medicinsk utrustning och robotik blir mindre och mer komplexa, ökar efterfrågan på mikroprecision vid tejpning. Detta går utöver mekanisk noggrannhet och kräver submillimeterkontroll över bandplacering och spänning, en domän där avancerade servosystem utmärker sig.
-
Integration och smart tillverkning: Utrustning är inte längre en isolerad ö. Trenden går mot helt integrerade, datarika produktionslinjer. Moderna tejpningsmaskiner måste erbjuda standardkommunikationsprotokoll (som EtherCAT eller Modbus), stödja fjärrövervakning och tillhandahålla data för processanalys och prediktivt underhåll.
-
Material mångsidighet och hållbarhet: Tillverkare utforskar nya, ofta utmanande, isolerande material för att möta högre temperaturklassificeringar, miljöföreskrifter eller kostnadsmål. Utrustningen måste hantera ett bredare utbud av tejpmaterial – från klassiska polymerer till avancerade kompositer – utan att kompromissa med applikationskvaliteten. Dessutom blir energieffektiv design en konkurrenskraftig nödvändighet.
-
Efterfrågan på operativ smidighet: Korta produktlivscykler och högmix, lågvolymproduktion kräver utrustning som snabbt kan byta om. Programmerbarheten och de digitala förinställda funktionerna hos CNC-servotejpningsmaskiner möter detta behov direkt, vilket minskar stilleståndstiden och utökar en fabriks flexibla tillverkningsmöjligheter.
Dessa trender pekar tillsammans mot en framtid där isoleringstejp är en helt digital, mycket adaptiv och sömlöst integrerad process. Den tekniska grunden för numerisk styrning av vertikal dubbellager/flerlagerservotejpmaskin – dess digitala kärna, servoprecision och intelligenta kontroll – är exakt anpassade till denna framtid, vilket gör den inte bara till ett verktyg för idag, utan en plattform för morgondagens utmaningar inom kabeltillverkning.
Vanliga frågor (FAQs)
F: Vilka typer av ledare kan din vertikala servotejpmaskin hantera?
A: Vår maskin är konstruerad för exceptionell topologisk anpassningsförmåga. Den kan effektivt bearbeta ett brett spektrum, från enkla enkla solida ledare till komplexa trådade eller parallella ledare, och tillgodose deras krav på kontinuerlig centrumlindning i olika konfigurationer.
F: Hur bibehåller ditt system konstant spänning när tejprullens diameter minskar?
A: Vi använder en sofistikerad spänningsavkännande modul med sluten slinga och kompensationsmekanism för realtidsberäkning. Detta system anpassar sig dynamiskt till den förändrade trögheten och diametern på bandrullen, och bibehåller ett konstant spänningsfält under hela körningen utan behov av manuellt ingripande från operatören, vilket är en vanlig begränsning i enklare system.
F: Kan den här maskinen producera de exakta, konsekventa överlappningar som krävs för högfrekvenskablar?
A: Absolut. Den programmerbara rörelsekontrollen ställer in det exakta bandöverlappningsförhållandet digitalt. Ännu viktigare är att dess fleraxliga koordination säkerställer nolldrift i de rumsliga koordinaterna för tejpningspunkten under acceleration, konstant hastighet och retardation. Denna rumsliga stabilitet är avgörande för att uppnå den perfekta, gapfria isoleringen som krävs för optimal elektromagnetisk kompatibilitet (EMC) i högfrekventa signalledningar.
F: Vi har unika kabeldesigner med specifika krav på bredd och stigning. Är anpassning möjlig?
A: Ja. En central egenskap hos vår maskin är dess intelligenta arrangemangstopologi. Det axiella upptagningssystemet stöder den fria definitionen av bredd- och stigningsparametrar i tre dimensioner, vilket gör att våra ingenjörer kan skapa en exakt arrangemangsmatris som är skräddarsydd för att möta dina komplexa trådmått och designspecifikationer.
