Industriella flexibla kablar (Robotarmlinje, Drakedjelinje)

Extruderingsprocess

Rekommenderas: 60 mm 25 mm kärntrådsextruder

Monteringsprocess

1. Enkel vridning rekommenderas: 1000 mm fribärande enkel vridning

2. Kablage rekommenderas: 400mm-500mm burstrandningsmaskin

Extruderingsprocess för yttre mantel

Rekommenderas: 70 mm yttre mantel extruder

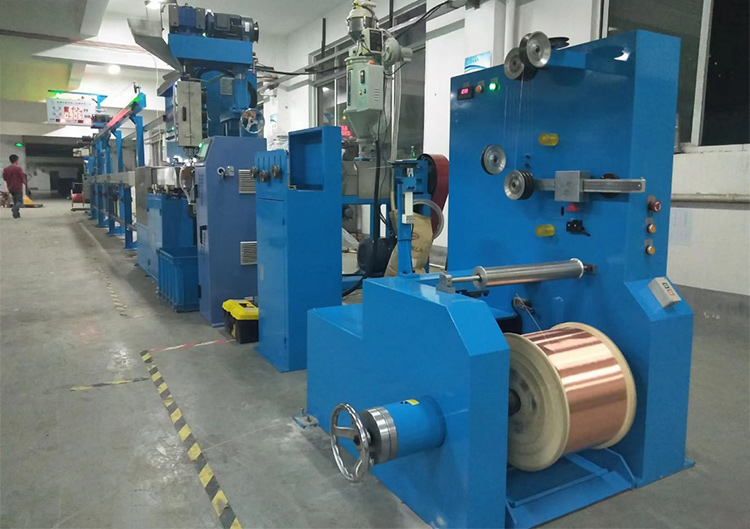

Industrilinje - Extruderingsprocess

Applikationer:

Lämplig för höghastighetsextrudering av isoleringsremsisolering i ett lager.

Funktioner:

1. Brett utbud av applikationer
2. Hög produktionskapacitet
3. Hög kvalitet
4. Stabil temperaturkontroll
5. Enkel användning
6. Litet fotavtryck

1000 mm Cantilever Stranding Process

Applikationer:

Lämplig för flertrådssträngning av industrikablar (dragkedjelinor, robotkablar etc.), datakablar och kraftkablar.

Funktioner:

1. Brett utbud av applikationer
2. Hög genomströmning
3. Stabil spänning
4. Exakt strandningsstigning

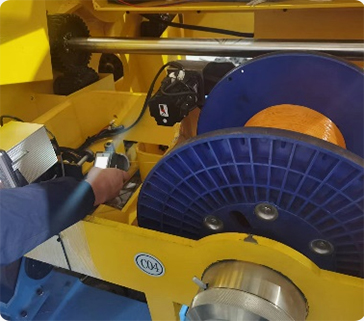

Fribärande vinschavrullning och betalningsram

Nyckelteknologier:

✔ Hög effektivitet, avrullningshastighet 500 rpm.
✔ Motordriven avveckling och pay-off.
✔ Proportionell ventilspänningsjustering, industriell kontrollpanelkontroll och enkel användning.

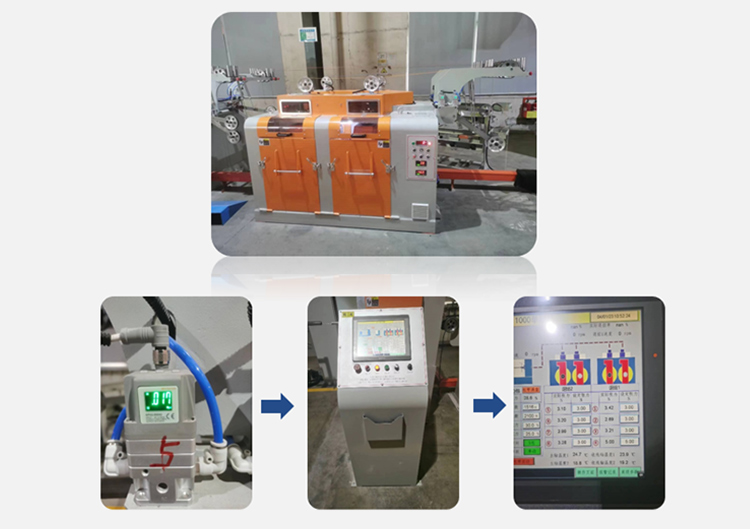

400 mm-500 mm burlindningsmaskin (kombinerad process)

Applikationer:

Lämplig för att bearbeta industrikablar med höga krav, specialstandard till buntar.

Funktioner:

1. Aktiv trådmatning, spänningsmodulövervakning i realtid och återkopplingskontroll med sluten slinga.
2. Elektronisk stigning, steglöst justerbar, exakt stigning.
3. Kraftokularet synkroniseras med huvudenhetens drift, vilket minskar friktionen.
4. Lindning av axeltyp säkerställer stabil trådprestanda.
5. Intelligent kontroll, larmavstängning.
6. Enkel installation, ingen grund krävs.

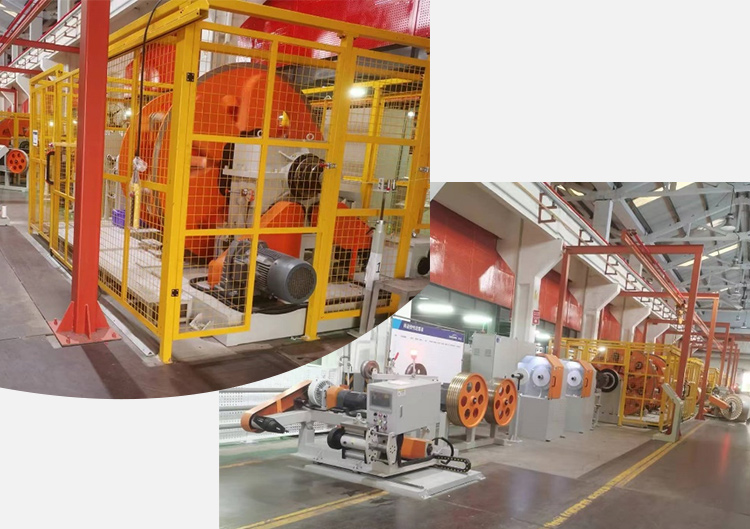

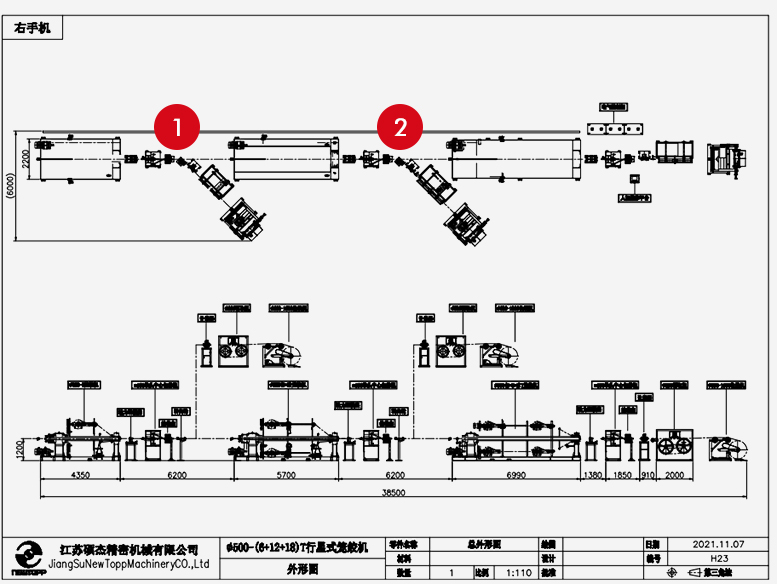

Cage ankarspel - Designritningar

Funktioner:

Läge 1 : 1 6 12 18, 36 huvuden integrerad drift

Läge 2 : 6 huvuden, 12 huvuden, 18 huvuden, tre oberoende ankarspel kan användas.

Varva ner

Använd en 2kW servomotor för att driva trådrullen för aktiv avlindning. En intelligent spänningsmodul
övervakar spänningar i realtid, vilket möjliggör ett slutet system som håller konsekvent balanserad,
stabil spänning.

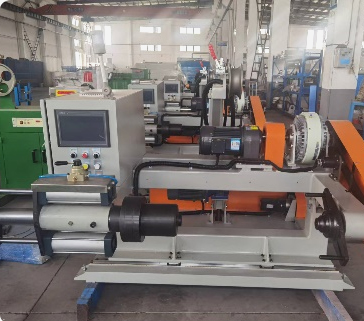

Trådsamling

Ett kraftupptagningssystem av spoltyp används, utrustat med en separat PLC och industriell kontrollpanel.
Den kan fungera självständigt eller i kombination med huvudenheten, vilket erbjuder bekväm drift.
Servomotorn styr den vänstra och högra rörelsen på trådrullen, vilket möjliggör exakt justering
av rullavståndet och -bredden.

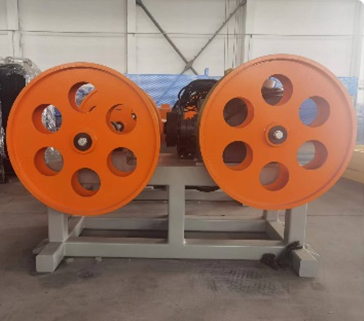

Upptagning

Dubbelhjulsupptagning används, med direkta digitala inställningar via en pekskärm. Strängstigningen är obegränsad.
En 5KW-växlad imotor och frekvensomvandlarkontroll, tillsammans med synkrona remskivor, säkerställer absolut
exakt och stabil trådstigning genom att styra upptagningshastigheten och burlindningsmaskinens
riktningsläge.

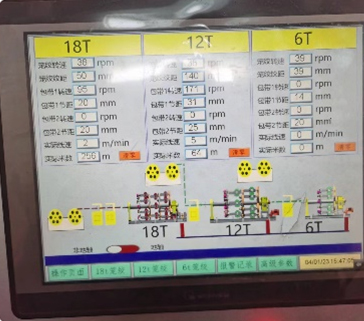

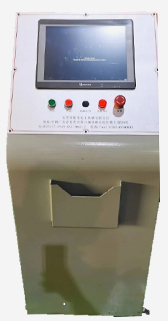

Manöverpanel

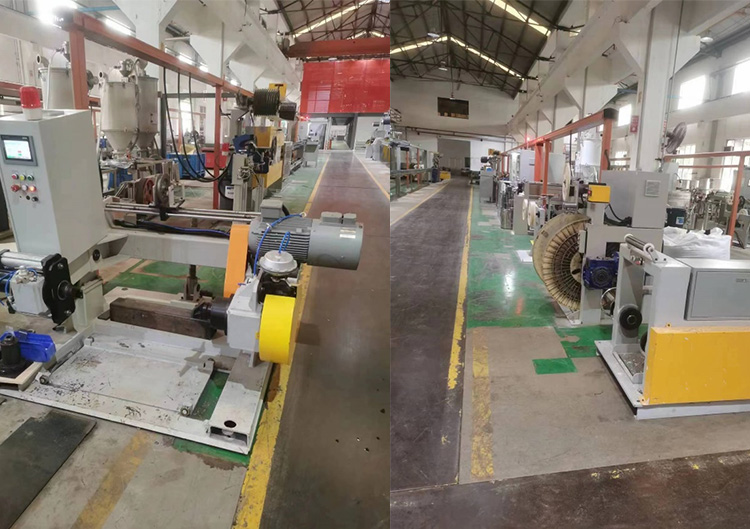

Extruderingsprocess för yttre mantel:

Rekommenderas:

70 mm extruder för yttre mantel

Applikationer:

Lämplig för extrudering av den yttre manteln av industrikablar, datakablar,
kommunikationskablar, högfrekvenskablar etc.
