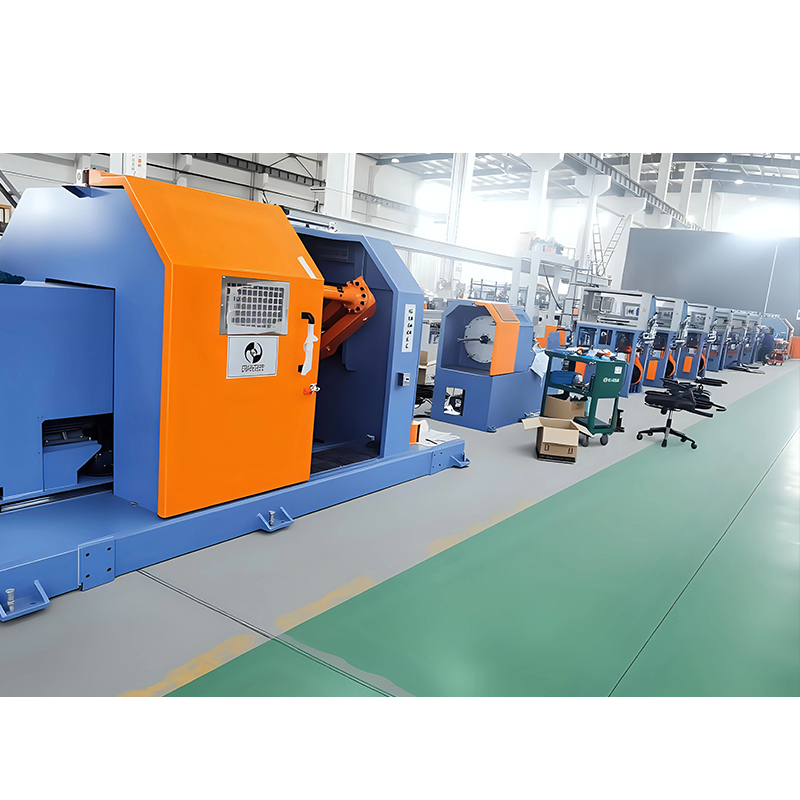

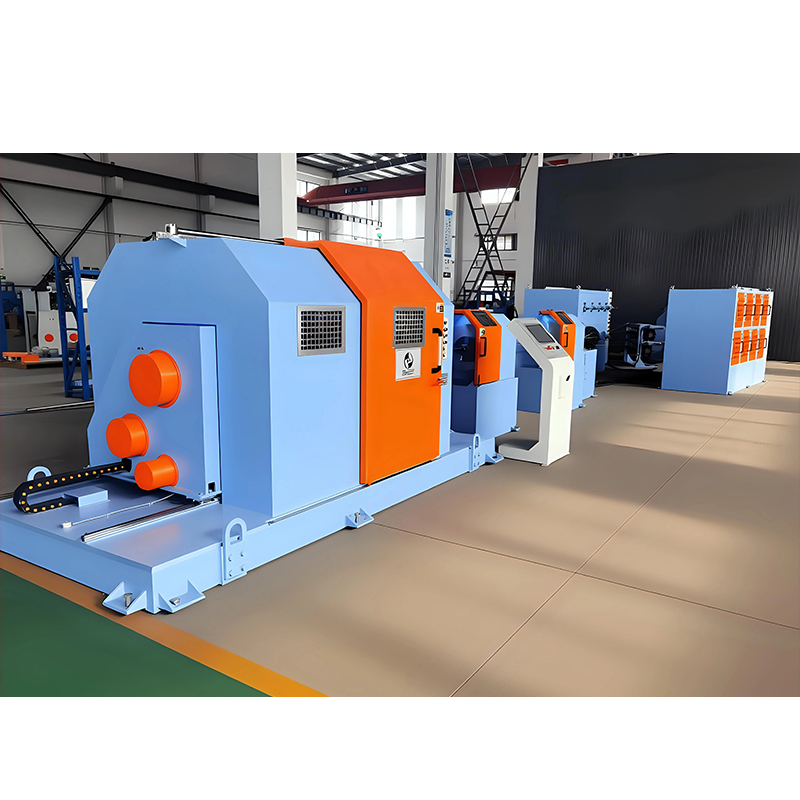

Den 1250 Double Bow Stranding Machine är en kritisk del av utrustningen inom kabeltillverkningsindustrin, speciellt utformad för effektiv, enhetlig och högprecisions spiralsträngning av flera enkla ledningar (som koppar/aluminiumledare eller fiberoptiska enheter). Dess kärna ligger i dess unika mekaniska struktur, som säkerställer balanserad spänning och exakt läggningslängd för varje enskild tråd under höghastighetsdrift, vilket ger kabelkärnor med stabil struktur och överlägsen elektrisk prestanda. Som en av flaggskeppsprodukterna från Jiangsu Newtopp Precision Machinery Co., Ltd., förkroppsligar 1250 Double Bow Stranding Machine företagets djupa tekniska expertis och tillverkningshantverk inom området avancerad kabelutrustning.
Grundläggande designprinciper och tekniska höjdpunkter
1. Dubbelbåge Pay-Off System
Detta är ursprunget till modellens namn och dess centrala fördel jämfört med traditionella strandningsmaskiner. De två symmetriska bågformade vaggorna, genom exakt synkron kontroll, uppnår följande nyckelprestanda:
| Traditionella enkelbågar/icke-bågar Stranders | 1250 Double Bow Stranding Machine |
| Trådspänningen kan vara ojämn, vilket påverkar trådningens rundhet. | Dubbelbågsynkron kompensation säkerställer mycket konsekvent spänning över alla ledningar, vilket resulterar i tät trådning utan mellanrum. |
| Hög tröghet under höghastighetsdrift kan orsaka vibrationer och trådbrott. | Utmärkt dynamisk balans säkerställer smidig drift, vilket avsevärt minskar vibrationer och trådspänning, lämplig för kontinuerlig produktion i hög hastighet. |
| Lång stilleståndstid för spolbyte eller felsökning. | Ergonomisk design underlättar drift och underhåll, minskar oplanerade stillestånd och förbättrar den totala produktionseffektiviteten. |
2. Effektiv strandning och exakt kontroll
-
Hög kapacitet: Designad för att tvinna upp till 1250 enheter eller mer (beroende på tråddiametern), vilket tillgodoser tillverkningsbehoven för kabelkärnorna för kablar med stor tvärsektion med flera kärnor.
-
Exakt läggningslängd: Använder avancerade mekaniska transmissions- eller servokontrollsystem, som erbjuder stabil, justerbar och mycket repeterbar läggningslängd, helt kompatibel med olika kabelstandarder (t.ex. UL, CE, VDE).
-
Hög hastighet: Den optimerade dubbelbågsdesignen minskar roterande massa, vilket möjliggör högre mekaniska hastigheter samtidigt som kvaliteten bibehålls, vilket ökar uteffekten.
Som ett nationellt högteknologiskt företag har Newtopps FoU-team integrerat år av erfarenhet av bur- och rörformade strandare i dubbelbågskonstruktionen, och kombinerar effektiviteten hos höghastighetsstranders med den exakta spänningskontrollen av burstranders.
Primära tillämpningsområden
Den 1250 Double Bow Stranding Machine is widely used in cable types requiring high-quality stranded conductors:
-
Datakommunikationskablar: Parvridning eller kärntrådning för Cat5e, Cat6, Cat7, etc.
-
Strömkablar: Ledartrådning för strömkablar med låg till medelspänning.
-
Specialkablar: Precisionstrådning för robotkablar, kablar för bilar, nya energikablar (solceller, laddningsstaplar) och industribusskablar.
-
Andra trådmaterial: Trådar för telefonsladdar, ljudkablar och olika metallmaterial.
Genom att utnyttja sin erfarenhet av att tillhandahålla komplett produktionslinjeutrustning för datakablar, industrikablar och robotkablar säkerställer Newtopp att 1250 Double Bow Stranding Machine fungerar i perfekt synergi med uppströms- och nedströmsutrustning (som Newtopps extruders och tejpningsmaskiner), och bildar högeffektiva produktionslinjer.
Guide för val av utrustning och underhåll
1. Nyckelparametrar för urvalsreferens
| Parameter | Beskrivning och överväganden |
| Tillämplig tråddiameterintervall | Bekräfta diameterintervallet för enstaka trådar som ska tvinnas, vilket säkerställer maskinkompatibilitet. |
| Max. Antal strandningsenheter | Välj baserat på kravet på maximalt antal kärnor för dina produkter (t.ex. typ 1250). |
| Lay Length Range | Kontrollera att den täcker läggningslängdskraven för alla dina produktspecifikationer. |
| Max. Spindelhastighet | Direkt påverkar produktionseffektiviteten; balans med maskinstabilitet. |
| Pay-Off Bobbin Storlek | Matcha befintliga verktygs- och materialspecifikationer för att minimera ytterligare investeringar. |
| Spänningskontrollmetod | Mekanisk friktion, magnetisk partikelbroms eller servomotor; varierar i precision och kostnad. |
2. Nyckelpunkter för rutinunderhåll
-
Regelbunden smörjning: Smörj rörliga delar som växellådor och lager strikt enligt manualen.
-
Rengöring: Ta genast bort metallspån och damm inuti maskinen för att förhindra förlust av noggrannhet.
-
Inspektion av spänningssystem: Kalibrera och inspektera regelbundet spänningskontrollmekanismer för att säkerställa lyhörd och exakt prestanda.
-
Kontroll av mekanisk fastsättning: Kontrollera om det finns lösa bultar vid alla anslutningspunkter, särskilt på höghastighetsroterande delar.
-
Kontroll av elsystem: Inspektera funktionsstatus för sensorer, bromsar, PLC och andra elektriska komponenter.
Jiangsu Newtopp Precision Machinery Co., Ltd. tillhandahåller inte bara högkvalitativa 1250 Double Bow Stranding Machines utan erbjuder också omfattande förarutbildning, detaljerade underhållsmanualer och långsiktigt reservdelsstöd för att säkerställa att utrustningen bibehåller optimal prestanda under hela livscykeln.
Vanliga frågor (FAQ)
F1: Vilka är de viktigaste skillnaderna mellan en dubbelbågestrander, en tubulär strander och en burstrander?
A1: Den core differences lie in the pay-off system and tension control. Tubular stranders have stationary bobbins, suitable for low-speed, coarse stranding. Cage stranders have bobbins rotating with the cage, offering good tension control for precise multi-layer stranding but with speed limitations. The 1250 Double Bow Stranding Machine's dual-cradle structure is an efficient compromise. It offers better tension control and higher speed than tubular stranders, and a simpler, more maintainable structure compared to high-speed cage stranders, making it particularly suitable for high-speed, precise stranding of medium-diameter wires in high counts.
F2: Hur förhindrar man överdriven inre vridspänning eller återfjädring i den tvinnade ledaren?
A2: Detta är precis kärnan i 1250 Double Bow Stranding Machine. Den symmetriska designen av dess dubbla bågar och det exakta synkroniseringssystemet säkerställer nästan identisk spänning för alla ledningar vid konvergenspunkten. Newtopps design optimerar styrhjulsbanan och upptagningsvinkeln, minimerar onödig böjpåkänning, och förhindrar i grunden ansamling av inre spänningar och återfjädring av produkten orsakad av ojämn spänning eller överdeformation.
F3: Hur säkerställer din utrustning kompatibilitet med befintliga produktionslinjer?
A3: Som en leverantör av hela kedjan som täcker FoU, design och tillverkning, förstår Jiangsu Newtopp Precision Machinery Co., Ltd. djupt vikten av produktionslinjesynergi. Vi erbjuder flexibel anpassning av gränssnittet (elektriska signaler, mekaniska dimensioner, hastighetsmatchning, etc.), vilket säkerställer att 1250 Double Bow Stranding Machine sömlöst kan integreras i kunders befintliga produktionslinjer eller nya linjer sammansatta av annan Newtopp-utrustning (som extruders, tejpningsmaskiner), vilket möjliggör intelligent och kontinuerlig produktion.
F4: Vad är livslängden för nyckelkomponenter och är de lätta att byta ut?
A4: Newtopp insisterar på att använda högkvalitativa lager, växlar och elektriska komponenter. Nyckelmekaniska delar är förstärkta och precisionsbearbetade för lång livslängd. Samtidigt har utrustningen en modulär design, med slitdelar och underhållspunkter lättillgängliga för enkelt byte. Företagets baser, som den i Kunshan, säkerställer snabb leverans av äkta reservdelar och teknisk support.
