Användning: Lämplig för back-twist pay-off och bare-twist pair-tvinning av isoleringskärntrådar för datakablar som Cat-5, Cat-5e, Cat-6 och HDMI 2.1, etc.
Funktion: Vrid tillbaka före parvridning och minska skadorna på tråden under tvinningsprocessen. Back-twist och par-twist maskiner arbetade tillsammans.

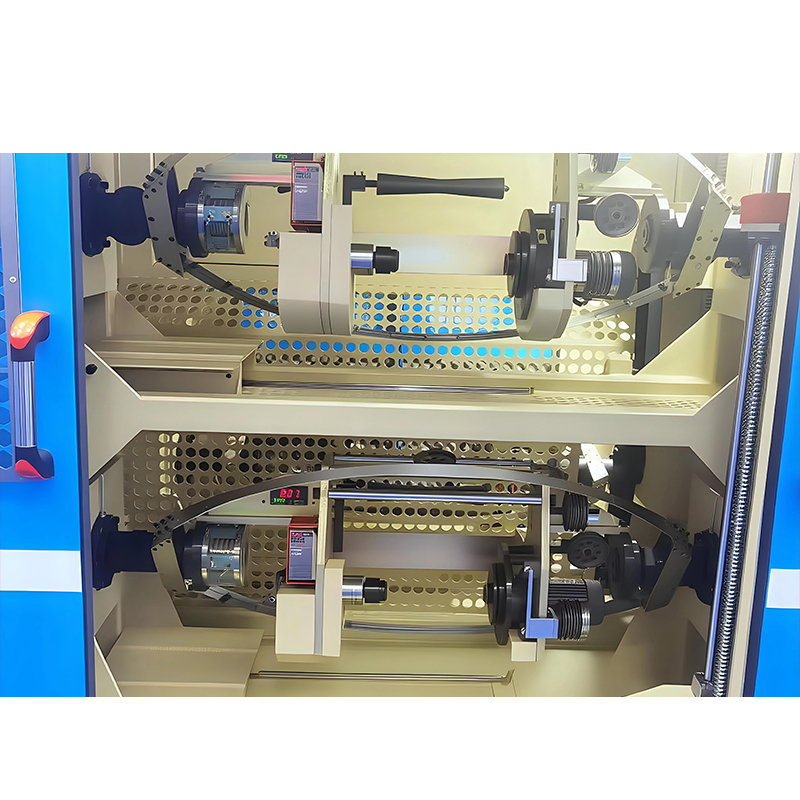

Huvuddelar: Φ500 Active Back-twist pay off-maskin och Φ500-par twistmaskin

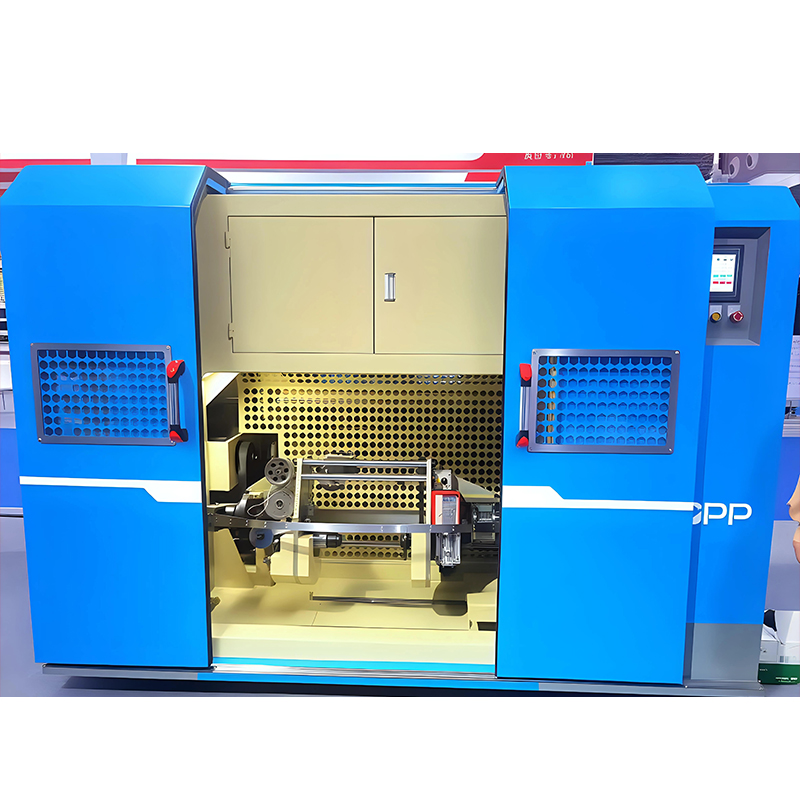

Den Horisontell/vertikal typ Back-Twist Pair Stranding Machine är en avgörande del av utrustningen inom avancerad datakabeltillverkning. Den är speciellt utformad för back-twist pay-off och bare-twist pair stranding av isolerade kärntrådar som används i precisionsdatakablar som Cat-5, Cat-5e, Cat-6 och HDMI 2.1. Kärnan i denna maskin ligger i dess synergistiska "back-twist first, then pair-twist"-driftsläge, vilket effektivt minskar trådspänningen och skadan under strandningsprocessen. Detta säkerställer stabiliteten och konsistensen hos trådparens elektriska prestanda, vilket utgör grunden för att producera högpresterande dataöverföringskablar med låg latens.
Som en nyckelkomponent i kabelutrustningsproduktmatrisen från Jiangsu Newtopp Precision Machinery Co., Ltd., innehåller denna Back-Twist Pair Stranding Machine över ett decennium av FoU-erfarenhet inom området för tillverkning av högprecisionsmaskiner, vilket återspeglar vår konsekventa strävan efter ingenjörsfilosofin "precision, effektivitet och tillförlitlighet".
Fördjupad teknisk principanalys
Den equipment operates through the coordinated work of a Φ500 active back-twist pay-off machine and a Φ500 pair stranding machine. Its core principle is that the active back-twist pay-off unit neutralizes the inherent torsion of the core wire generated during the unwinding rotation in real-time, placing the core wire in a state of "zero torsion" or minimal residual stress before it enters the stranding unit. Subsequently, the pair stranding machine twists two core wires into a pair with high-precision pitch control.
Denna process minimerar problem som mikroskador på isoleringsskiktet och förändringar i ledarens förlängningshastighet orsakade av vridmomentackumulering i traditionell parsträngning, vilket avsevärt förbättrar viktiga elektriska prestandaparametrar för trådparet, inklusive returförlust och Near-End Crosstalk (NEXT).
Typiska applikationsfall
| Kabeltyp | Applikationsbeskrivning | Prestandakrav för Back-Twist Pair Stranding Machine |
|---|---|---|
| Cat-6/6A | Gigabit/10-Gigabit Ethernet | Kräver extremt hög strängningsprecision och konsistens för att garantera överföringsprestanda vid frekvenser på 250MHz och högre. Back-twist-processen minskar defekter, vilket säkerställer kanalkompatibilitet. |
| HDMI 2.1 | Ultra-High-Definition Audio-Video-överföring | Stöder höga hastigheter upp till 48 Gbps, kräver sträng parsymmetri och signalintegritet. Utrustningen säkerställer enhetlig parstrandning och låg skada. |
| Specialiserade höghastighetsdatakablar | Datacenter, serverinterna anslutningar | Måste ofta uppfylla strängare impedans- och dämpningskrav. Maskinens stabilitet och höga precision garanterar batchproduktion av kvalificerade produkter. |
Genom att utnyttja FoU-styrkan hos ett nationellt högteknologiskt företag, designar Newtopp Precision Back-Twist Pair Stranding Machine för att till fullo uppfylla de stränga kraven i de ovan nämnda avancerade applikationerna för grundläggande trådtillverkning.
Underhåll och teknisk support
För att säkerställa att den horisontella/vertikala typen Back-Twist Pair Stranding Machine bibehåller optimal noggrannhet och stabilitet på lång sikt, rekommenderar Newtopp att du följer följande underhållsriktlinjer:
Daglig inspektion: Kontrollera den pneumatiska komponentens tryck, spänningssystemets reaktion, temperaturökning i huvudlagret och eventuella onormala vibrationer.
Regelbundet underhåll: Fyll på specificerat fett för roterande komponenter (t.ex. back-twist-lager, strandning av båglager) enligt schemat, rengör fotoelektriska sensorer och inspektera och dra åt alla elektriska anslutningar.
Noggrannhetskalibrering: Kalibrera med jämna mellanrum back-twist-vinkeln och strandningsstigningen med professionella instrument. Denna tjänst kan tillhandahållas av Newtopps professionella ingenjörer.
Newtopp Precision säkerställer kvaliteten på varje maskin som levereras genom sitt ISO9001 kvalitetsledningssystem. Med stöd av ett komplett servicesystem som täcker FoU, tillverkning och försäljning ger vi kunderna omfattande support, allt från installation och driftsättning, operatörsutbildning till livslång teknisk assistans.
Vanliga frågor (FAQ)
F: Varför är steget "back-twist" nödvändigt vid tillverkning av datakabelpar?
A: Backvridning används för att eliminera rotationsspänningen som ackumuleras i den isolerade kärntråden under betalningsprocessen. Utan bakåtvridning skulle direkt partrådning få denna spänning att leda till mikrodeformation av trådens inre struktur, vilket allvarligt påverkar stabiliteten hos karakteristiska impedans- och överhörningsindikatorer under högfrekvent signalöverföring. Detta gör det svårt för kabeln att klara tester av hög standard som Cat-6/HDMI 2.1.
F: Vilka är de specifika fördelarna med Newtopps Back-Twist Pair Stranding Machine jämfört med vanliga par tvillingar?
A: Den core advantage is the integrated synergy of "active back-twist" and "high-precision pair stranding." Ordinary pair twinners lack back-twist or have only simple over-twist compensation, which can easily cause wire damage. Our equipment achieves active back-twisting through a precision control system, protecting the wire from the source. Simultaneously, the stranding unit, with its high-rigidity design and advanced drives, ensures extremely uniform and consistent lay length. This directly enhances the first-pass yield rate of the product's electrical performance and overall production yield.
F: Vilka är de viktigaste faktorerna att tänka på när man väljer mellan horisontella och vertikala typer?
A: Den primary consideration is the spatial layout of the workshop (elongated or tall space). Secondly, consider operational and maintenance habits. The horizontal type facilitates operation and is suitable for most traditional workshops. The vertical type saves floor space and is ideal for modern production lines with high automation and compact layouts. Newtopp sales engineers can provide optimal selection recommendations based on your specific floor plan.
F: Kan utrustningen klara tillverkning av kärntrådar med olika specifikationer (t.ex. diameter, läggningslängd)?
A: Ja. Newtopps Back-Twist Pair Stranding Machine är designad för god mångsidighet. Produktionen kan snabbt växlas mellan olika trådparspecifikationer genom att byta utbetalningsspolen, justera spännaren och modifiera strandningsparametrar (som hastighet, stigning, etc.) på pekskärmen. Vi tillhandahåller detaljerade bruksanvisningar och vägledning för parameterinställning.
F: Som tillverkare av utrustning, hur säkerställer Newtopp den långsiktiga stabila driften av maskinen?
A: För det första kommer kärnkomponenter som huvudspindeln, lager och servosystem från internationellt kända varumärken. För det andra har vi ett oberoende FoU-center och efterbehandlingscenter, som möjliggör in-house precisionsbearbetning av viktiga strukturella delar för att säkerställa grundkvaliteten. Slutligen tillhandahåller vi omfattande support efter försäljning, inklusive fjärrdiagnostik, reservdelsförsörjning och regelbundna uppföljningar, vilket säkerställer att våra kunders produktionslinjer fungerar kontinuerligt och effektivt. Vårt ISO14001 miljöledningssystem förbinder oss också att utöva miljöansvar i utrustningstillverkning och service.
