Användning: Lämplig för CAT5E/ CAT6/ CAT7 LAN-kablar partvinning.
1. Design med tre stigningar, 1,5 gångers hastighet jämfört med traditionell dubbelvridningsmaskin med 33 % bakvridningshastighet.
2. Servo elektronisk tonhöjd, pekskärmsinställning, PLC-styrenhet, noggrannhet inom /-2%.
3. Aktiv upptagning, spänningen stabil från tom till full undertråd.

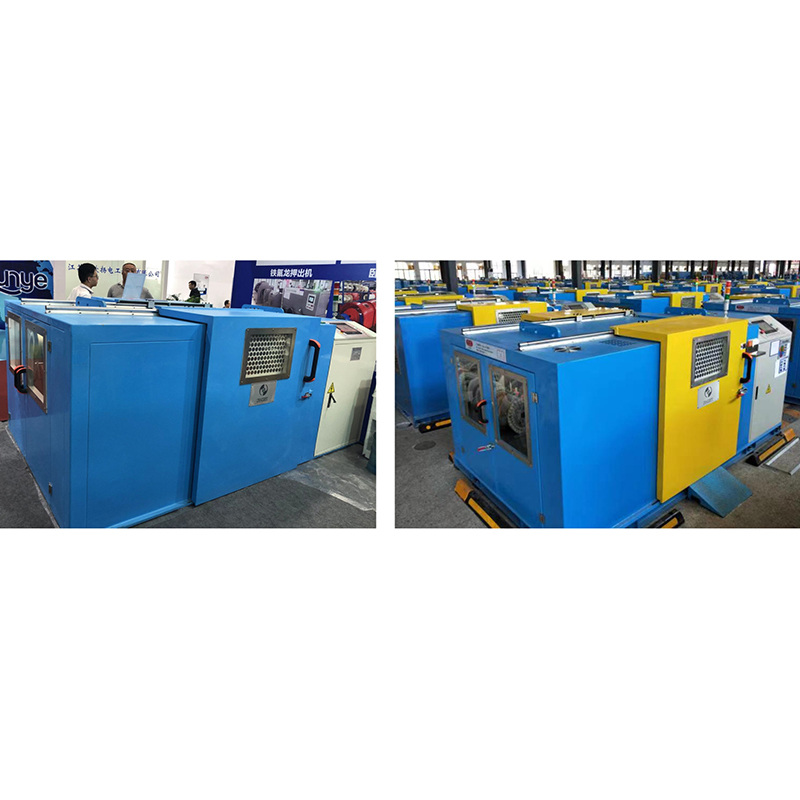

Den Triple Stranding Machine är en kärnprecisionsutrustning för tillverkning av nätverkskablar, speciellt designad för exakt vridning av isolerade koppartrådspar som används i CAT5E, CAT6, CAT7 och datakablar av högre kvalitet. Kvaliteten på denna vridningsprocess avgör direkt den slutliga kabelns signalöverföringshastighet, överhörningsimmunitet och elektrisk prestandastabilitet. Som en professionell tillverkare inom detta område utnyttjar Jiangsu Newtopp Precision Machinery Co., Ltd. över ett decennium av forskning och utveckling och tillverkningserfarenhet av högprecisionskabelutrustning. Vi integrerar avancerad servokontrollteknik med beprövad processkunskap för att ge kunderna effektiva, stabila och användarvänliga vridningslösningar med hög prestanda.
High-Efficiency Triple Pitch Design: Inkorporerar en unik synkron trippel-pitch vridningsmekanism. Jämfört med traditionella dubbel-pitch-maskiner ökar den avsevärt den teoretiska produktionseffektiviteten samtidigt som den bibehåller det erforderliga back-twistförhållandet på 33 %, vilket uppfyller kraven från storskalig produktion av högkvalitativa nätverkskablar.
Intelligent servokontroll: Har ett helt servodrivet elektroniskt pitchkontrollsystem. Parametrar ställs in och justeras via ett pekskärms-HMI (Human Machine Interface) och hanteras exakt av en PLC, vilket ger en noggrannhet för vridning av stigningen inom ±2 %. Denna precision backas upp av kontinuerliga investeringar i rörelsekontrollalgoritmer vid Newtopps FoU-center, certifierat som ett nationellt högteknologiskt företag, vilket säkerställer konsekvent och repeterbar processkvalitet.
Stabil spänningsupptagning: Utrustad med ett aktivt upptagningssystem i kombination med spänningsövervakning och återkoppling i realtid. Detta säkerställer konstant spänning under hela lindningsprocessen från en tom till en full bobin, vilket effektivt skyddar tråden från sträckning eller deformation. Detta är grundläggande för att producera kablar med låg latens och hög prestanda.
Den Triple Stranding Machine is primarily used in manufacturing network data cables that require high transmission performance:
Standard nätverkskablar: Tvinnapar för CAT5E, CAT6, CAT6A, CAT7/7A, etc.
Högpresterande skärmade kablar: För kablar med hög skärmningseffektivitet som används i datacenter och serverfarmar.
Industriella kommunikationskablar: Tillverkar kommunikationskablar som är resistenta mot tuffa miljöer och störningar.
Som en kabelutrustningstillverkare med en produktportfölj som täcker hela processen från extrudering och strandning till kablage och mantling, har Newtopp en djup förståelse för vridningsprocessens avgörande roll inom den övergripande produktionslinjen. Vi levererar inte bara fristående maskiner utan erbjuder även professionell rådgivning om processintegration och optimering baserat på vår helhetssyn på uppströms och nedströms processer, vilket säkerställer synergistisk effektivitet för hela produktionslinjen.
| Objekt | Traditionell vänortsmaskin | Newtopp Triple Stranding Machine |
|---|---|---|
| Design arkitektur | Typiskt Double Pitch | Triple Pitch Design |
| Produktionseffektivitet | Baslinje | Betydande teoretisk ökning (~1,5x under samma back-twist-förhållanden) |
| Kontrollmetod | Mekanisk justering eller grundläggande elektrisk styrning | Helt Servo elektronisk kontroll, pekskärmsparameterinställning |
| Styrprecision | Relativt lägre, erfarenhetsberoende | Hög precision (inom ±2%), digital kontroll |
| Spänningshantering | Enkel mekanisk styrning eller passiv upptagning | Active Take-Up, Closed-loop Constant Tension Control |
| Bekvämlighet vid byte | Tidskrävande, kräver byte av delar | Snabb, receptåterkallelse via pekskärm |
För att säkerställa en långsiktig stabil drift av utrustningen rekommenderar Newtopp att du följer dessa riktlinjer och tillhandahåller standardiserat servicestöd baserat på vårt ISO9001 kvalitetsledningssystem:
Dagliga kontroller: Rengör styrhjul och sensorer; inspektera luft- och elanslutningar.
Regelbundet underhåll: Smörj rörliga delar enligt det manuella schemat; inspektera och kalibrera spänningssensorer; ren invändig dammansamling.
Professionellt underhåll: Vi rekommenderar regelbunden systematisk inspektion och noggrannhetsverifiering av kvalificerade tekniker. Newtopp har ett inhemskt och globalt eftermarknadsservicenätverk som kan tillhandahålla original fabriksunderhåll, byte av reservdelar och teknisk support på distans.
Operatörsutbildning: Operatörer bör få systematisk utbildning om utrustningens struktur, säkerhetsprotokoll, HMI-drift och grundläggande felsökning. Newtopp tillhandahåller omfattande driftsättningsutbildning och detaljerade bruksanvisningar till våra kunder.
F1: Vad är det primära syftet med designen med trippel-pitch?
A1: Dess huvudsakliga syfte är att avsevärt öka maskinens arbetshastighet och produktionseffektivitet samtidigt som vridningskvaliteten säkerställs (särskilt för att uppfylla specifika krav på back-twist ratio). Detta uppnås genom att optimera den mekaniska strukturen och lastfördelningen, och därigenom minska energiförbrukningen och tidskostnaden per effektenhet.
F2: Vilka är de praktiska fördelarna med servo elektronisk tonhöjdskontroll jämfört med mekanisk justering?
A2: Den advantages are threefold: First, high precision and consistency—digital control eliminates human error. Second, fast changeover—simply switching recipes on the touchscreen completes the task without replacing mechanical parts like gears. Third, facilitated process management—all parameters can be stored and traced, contributing to stable and optimized product quality.
F3: Varför är konstant spänningskontroll så kritisk för nätverkskabelns prestanda?
A3: Spänningsfluktuationer under vridningsprocessen kan leda till ojämn vridstigning, lätt sträckning eller deformation av tråden. Detta ökar i sin tur kabelns "delay skew" och orsakar impedansojämnheter. Dessa är kritiska defekter för högpresterande nätverkskablar som CAT6A och CAT7 som sänder högfrekventa signaler. Konstant spänningskontroll är grundläggande för att säkerställa att deras elektriska prestanda uppfyller standarderna.
