Vad är en planetarisk strandningsmaskin?

A planetarisk strandningsmaskin är en högspecialiserad utrustning för tillverkning av tråd och kabel som vrider ihop flera trådar runt en central kärna eller axel samtidigt som den absoluta rakheten och spänningen för varje enskild tråd bibehålls genom en unik planetrörelse. Till skillnad från traditionella buntning eller stela burstranders, en planetarisk strandningsmaskin säkerställer att varje trådspole roterar runt sin egen axel när den kretsar kring maskinens centrala axel, vilket helt eliminerar oönskad vridning eller bakåtvridning i de individuella filamenten. Enligt branschdata från International Wire & Machinery Association (IWMA) har planetarisk strandningsteknik blivit oumbärlig vid produktion av högspänningskablar, undervattenskablar och sofistikerade dataöverföringslinjer, där precisionen i läggningslängden och den tvinnade ledarens mekaniska integritet är avgörande för den slutliga elektriska prestandan och driftsäkerheten.

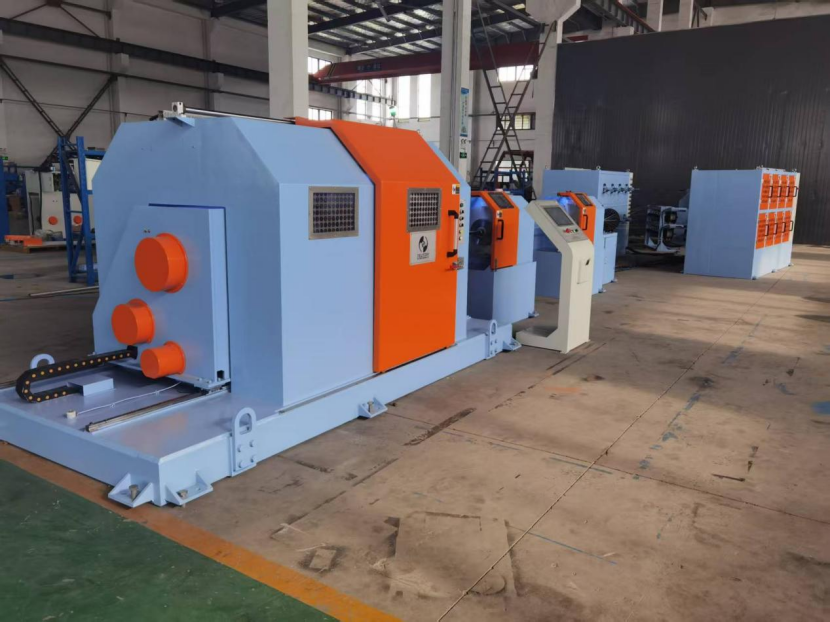

Vad är en planetarisk strandningsmaskin och hur fungerar den?

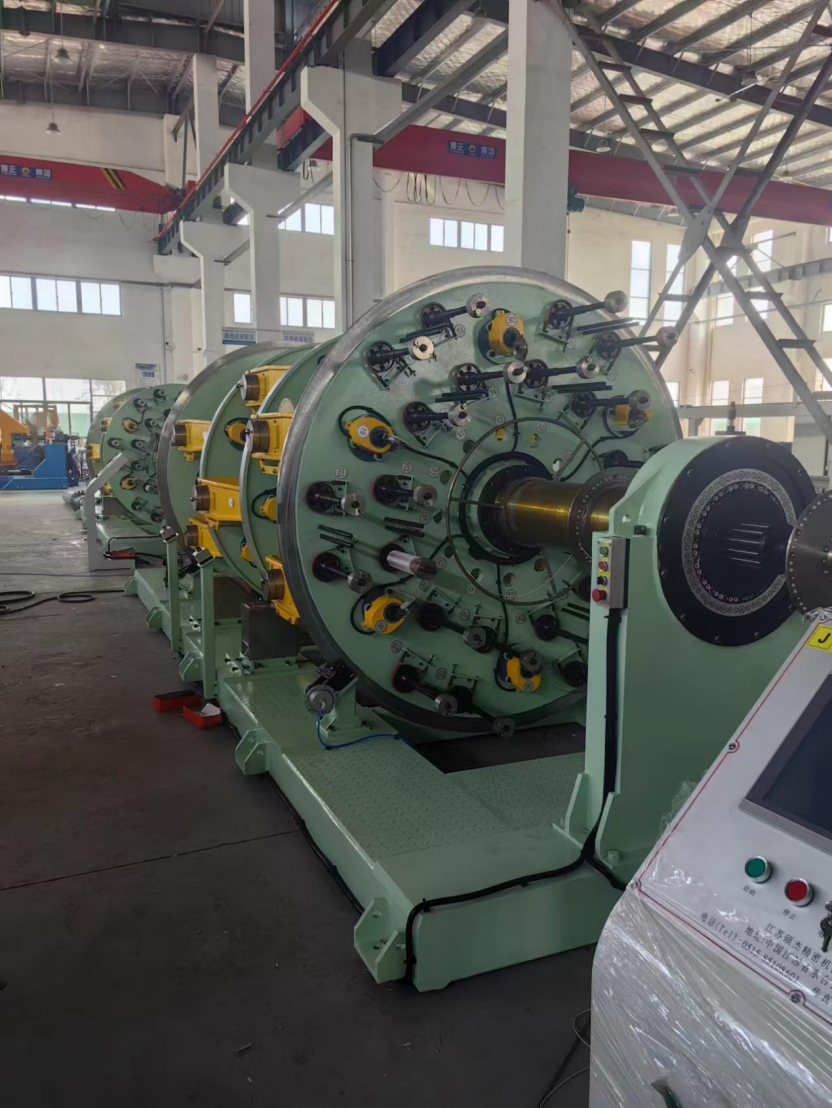

En planetarisk strandningsmaskin är ett rotationssystem med flera bobiner där varje avdragsspole är monterad på sin egen individuellt drivna roterande vagga inom en större roterande huvudram, vilket gör att de enskilda trådarna kan tvinnas ihop utan vridningsspänningar eller okontrollerad deformation. Den grundläggande principen för a planetarisk strandningsmaskin kan jämföras med jordens rörelse runt solen: precis som jorden roterar kring sin axel medan den kretsar runt solen, roterar varje trådspol i maskinen runt sitt eget centrum för att betala av tråden, samtidigt som den bärs i en cirkelform runt den centrala samlingspunkten för den tvinnade ledaren. Denna dubbelrotationsmekanism är kritisk eftersom den neutraliserar den bakåtvridning som annars skulle ackumuleras i varje tråd om den drogs av en stationär undertråd medan den spiralerades runt kärnan. I en standarduppläggning kan en 12,7 mm (1/2 tum) läggplatta med 18 spolar bearbeta upp till 37 enskilda trådar i ett enda pass, varvid huvudrotorns rotationshastighet når upp till 100 till 300 varv per minut beroende på maskinstorlek och trådmått. Hela operationen styrs av synkroniserade servomotorer och programmerbara logiska styrenheter (PLC) som säkerställer att lägglängden – det axiella avståndet som krävs för ett helt varv av en tråd runt kärnan – hålls inom en tolerans på mindre än ±1 % . Wire Association International rapporterar att denna precisionsnivå är nödvändig för flerlagers koncentrisk trådning som används i medel- och högspänningskablar, där även mindre inkonsekvenser i förläggningslängden kan skapa lokala elektriska spänningspunkter som leder till partiell urladdning och för tidigt isoleringsfel.

De kritiska fördelarna med planetarisk strandning jämfört med konventionella metoder

Den avgörande fördelen med en planettrådningsmaskin är dess förmåga att producera en helt torsionsfri tvinnad ledare, som bevarar töjningsegenskaperna och brotthållfastheten hos de enskilda trådarna samtidigt som den uppnår överlägsen geometrisk enhetlighet. I en konventionell styv burstrander eller rörformad strander fixeras bobinerna i den roterande ramen och tråden dras av över flänsen, vilket inför en 360-graders vridning i varje tråd för varje fullständig rotation av buren runt kärnan. Denna vridning deformerar tråden permanent, minskar dess draghållfasthet och gör den mottaglig för fågelburar – ett tillstånd där de yttre delarna av en färdig kabel separeras från kärnan under böjning eller spänning. Däremot kan planetrörelsen för a planetarisk strandningsmaskin tar bort vridningen, vilket resulterar i en tråd som ligger perfekt rakt inuti kabelstrukturen. Detta gör det möjligt för den tvinnade ledaren att uppnå en fyllningsfaktor – förhållandet mellan ledarnas totala tvärsnittsarea och ledarens tvärsnittsarea – på upp till 93 % till 95 % , vilket maximerar elektrisk ledningsförmåga för en given diameter. För koppar- eller aluminiumledare i kraftöverföring, översätts denna förbättring i densitet direkt till minskat linjemotstånd och lägre I²R-förluster. Dessutom minimerar den släta, kompakta ytan på en planettrådig ledare luftgap och utsprång som kan orsaka koronaurladdning i högspänningskablar som arbetar över 110 kV. Genom att minska behovet av omfattande tejpning och screening kan tillverkare spara betydande materialkostnader över stora produktionsserier.

Var används planetariska strandningsmaskiner i modern industri?

Planetariska strandningsmaskiner används i första hand vid produktion av högpresterande ledare där de mekaniska och elektriska kraven är så stränga att även en liten mängd trådförvrängning eller oregelbundenhet i läggningslängden är oacceptabel. De viktigaste tillämpningsområdena är följande:

• Högspännings- och extrahögspänningskablar: De vridningsfria, perfekt komprimerade ledarna som produceras av en planetarisk strandningsmaskin är väsentliga för XLPE-isolerade kablar klassade från 66 kV upp till 500 kV. Enligt CIGRE Technical Brochure 720 minimerar den släta yttre ytan av en planettrådig segmentledare (Milliken-ledare) risken för elektriska trädbildningar vid gränssnittet mellan ledare och isolering, vilket är den främsta orsaken till långvariga kabelfel i underjordiska transmissionsnät.
• Ubåts- och undervattenskablar: Dessa kablar utsätts för kontinuerlig dynamisk böjning och spänning under läggningsoperationer. Den höga draghållfastheten och flexibiliteten som bibehålls av torsionsfria tvinnade koppar- eller aluminiumtrådar är avgörande för att förhindra ledarbrott. Ett enstaka fel i en sjökabel kan resultera i reparationskostnader som överstiger flera miljoner dollar, enligt branschanalytiker från CRU Group.
• Specialiserade styr- och dataöverföringskablar: I robotarmar, flygledningar och avancerade ljudkablar är alla mikrofoniska brus eller signalreflektioner som orsakas av oregelbunden ledargeometri oacceptabelt. Den exceptionella koncentriciteten och ytjämnheten som levereras av en planetarisk strandningsmaskin ger de stabila elektriska egenskaper som krävs för konsekvent impedans och signalintegritet.
• Tillverkning av stållina och stållinor: För däckförstärkningslinor och höghållfasta lyftlinor måste de enskilda stålfilamenten tvinnas utan kvarstående vridpåkänningar för att förhindra avlindning vid kapning. Planetsträngar används för att tillverka flertrådiga rep med mycket exakta läggningslängder och noll rotation under belastning.

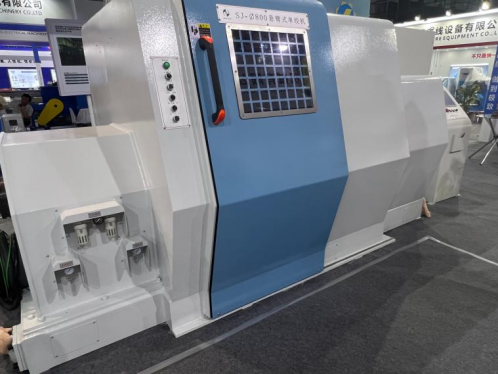

Jämför Planetary Stranders med Rigid Cage och Rörformad Stranders

När kabeltillverkare utvärderar strandningsutrustning för en ny produktionslinje innebär valet mellan en planetstrander, en styv burstrander och en rörformad strander en avvägning mellan produktkvalitet, produktionshastighet och kapitalinvestering. Tabellen nedan ger en direkt jämförelse av nyckelprestanda och applikationsparametrar som skiljer dessa tre maskintyper åt.

Som illustreras i tabellen är planetarisk strandningsmaskin är inte den snabbaste eller billigaste, men den levererar ledare av högsta kvalitet. För en kabel som kommer att installeras under jord eller under vattnet i 40 år och som inte kan ersättas utan ett massivt anläggningsprojekt, är den extra kostnaden för planetarisk strandning försumbar jämfört med livstidskostnaden för ett enskilt isoleringsfel.

Viktiga tekniska specifikationer och operativa överväganden

Prestandan för en planetarisk strandningsmaskin definieras av dess spolkapacitet, antalet rotorer, den maximala rotationshastigheten och precisionen hos dess kontrollsystem för läggningslängd. En typisk medelstor planetarisk strander designad för produktion av strömkabelledare kommer att ha följande egenskaper:

• Spolens diameter: Pay-off bobiner sträcker sig från 400 mm till 630 mm i flänsdiameter, med en trådkapacitet på upp till 500 kilo av koppar eller aluminium per spole. För strandning av stora ledare kan en lina innehålla sex eller tolv rotorer, som var och en bär flera bobiner.
• Tråddiameterintervall: Maskinen kan bearbeta enskilda trådar från ca 0,5 mm till 5,0 mm i diameter, med det specifika området beroende på rullstyrningarna och spännarinställningarna.
• Lagringslängdkontroll: Modern servodriven planetarisk strandningsmaskins uppnå läggningslängder från så korta som 30 mm till över 500 mm, justerbara via HMI-pekskärmen. Läggningslängden är elektroniskt synkroniserad med upptagningsrullen för att bibehålla ett konstant förhållande även när upprullningsspolen fylls och den effektiva diametern ändras.
• Förvridning och efterformning: För komprimerade ledare kan maskinen vara utrustad med förtvinnade huvuden som applicerar en lätt plastisk deformation på den ingående tråden, och efterformningsformar eller rullar som komprimerar den tvinnade ledaren till dess slutliga cirkulära eller segmentformade form. Enligt ett tekniskt dokument som presenterades vid IWMAs årliga konferens, tillämpningen av en post-forming kraft av 2 till 4 kilonewton kan öka fyllningsfaktorn med ytterligare 3 %.

Vanliga frågor om planetariska strandningsmaskiner

Vad är skillnaden mellan planetarisk strandning och gruppstranding?

Bunch stranding vrider ihop alla trådar i en enda roterande båge eller bur utan att kontrollera positionen för varje enskild tråd, vilket resulterar i en slumpmässig läggning och avsevärd trådförvrängning. A planetarisk strandningsmaskin , å andra sidan, kontrollerar exakt positionen, spänningen och vridningen av varje tråd, vilket ger en högordnad koncentrisk läggning utan inre vridning. Bunch stranding används för billiga flexibla ledare, medan planetarisk stranding är reserverad för högtillförlitliga kraft- och datakablar.

Kan en planetarisk strandningsmaskin producera kompakterade ledare?

Ja, och det är ofta den metod som föredras. Eftersom trådarna redan är ordnade i en perfekt koncentrisk geometri med noll vridning, kompakteras de mer enhetligt under trycket från en formad stans eller rulle. A planetarisk strandningsmaskin försedd med ett komprimeringshuvud kan minska ledardiametern med 8% till 12% samtidigt som en jämn, spaltfri yta bibehålls, vilket avsevärt minskar mängden isolering och skärmningsmaterial som krävs i efterföljande extruderingssteg.

Vilka material kan bearbetas på en planetarisk strandningsmaskin?

Maskinen är konstruerad för att hantera både järnhaltiga och icke-järnhaltiga trådar, inklusive glödgat koppar, hårddragen koppar, aluminium, aluminiumlegering, galvaniserad ståltråd och rostfritt stål. Materialvalet beror på slutanvändningen: koppar och aluminium för elektrisk ledningsförmåga och stål för mekanisk hållfasthet i luftledare (ACSR) och stållinor. Det kritiska kravet är att tråden måste ha konsekventa diameter- och töjningsegenskaper för att bibehålla enhetlig spänning över alla bobiner.

Hur upprätthåller du exakt spänning på en planetarisk strandningsmaskin?

Varje undertrådsvagga är utrustad med en justerbar mekanisk friktionsbroms eller en aktiv elektromagnetisk spännare. Spänningen sätts till ett värde som vanligtvis ligger mellan 1 och 10 Newton , beroende på tråddiametern och sträckgränsen. Om spänningen är för låg kommer trådarna att vara lösa och ledaren kommer att ha dålig geometrisk stabilitet; om de är för höga kan ledningarna dras ner eller till och med gå sönder. Regelbunden kalibrering av spänningssystemet med en handhållen spänningsmätare är avgörande för att bibehålla produktkvaliteten, eftersom ojämn spänning mellan bobinerna är den primära orsaken till oregelbundenhet i läggningslängden.

När efterfrågan på tillförlitlig kraftöverföring och datakommunikation med hög kapacitet fortsätter att eskalera planetarisk strandningsmaskin förblir en hörnsten i avancerad kabeltillverkning. Dess förmåga att leverera en vridningsfri, geometriskt perfekt ledare kan inte matchas med snabbare men mindre exakta strängningsmetoder. Genom att investera i planetteknologi säkerställer tråd- och kabelproducenter att de kritiska ledarna som ansluter våra kraftnät, vindkraftsparker till havs och kommunikationsnätverk kommer att fungera säkert och effektivt i årtionden under de mest krävande förhållanden.
