Att välja rätt trådsträngningsmaskin bestämmer kvaliteten, flexibiliteten och strömförande kapaciteten för varje tvinnad ledare som produceras i din anläggning. A trådsträngningsmaskin vrider samman enskilda metalltrådar till en enhetlig bunt, och valet av den optimala maskintypen – oavsett om det är en dubbeltvinnad buntare, planetarisk strander eller stel burstrander – påverkar direkt produktionshastigheten, skrothastigheten och de långsiktiga driftskostnaderna. Den här guiden ger en evidensbaserad titt på hur dessa maskiner fungerar, jämför huvudtyper med prestandadata och svarar på de mest angelägna frågorna som kabeltillverkare och elektriska ingenjörer står inför.
Vad är en trådstrandingsmaskin?
En trådsträngningsmaskin är kärnan i utrustningen som förenar flera enkla trådar till en sammanhängande tvinnad ledare med överlägsna mekaniska och elektriska egenskaper. Till skillnad från en solid ledare erbjuder en tvinnad ledare dramatiskt högre flexibilitet och motståndskraft mot utmattningsbrott, vilket är anledningen till att internationella standarder som IEC 60228 klassificerar ledare efter deras strängningsklass. Maskinen matar individuella ledningar från avdragsspolar, riktar in dem genom en läggplatta eller noskon och applicerar en kontrollerad vridning för att bilda lager av spiralformade strängar runt en central kärna.
Modernt trådsträngningsmaskins handtagsledartvärsnitt från 0,05 mm² (för ultrafina medicinska kablar) till över 1000 mm² (för kraftledningar). Enligt data som publicerades av CRU Group 2025, växer den globala marknaden för strandade koppar- och aluminiumledare med 3,2 % årligen, drivet av elfordon och expansion av förnybar energi. Denna tillväxt har drivit tillverkarna att anta snabbare, mer exakt trådsträngningsmaskins kapabla att upprätthålla läggningslängdstoleranser inom ±1 % vid linjehastigheter som överstiger 200 meter per minut.
Hur en trådstrandingsmaskin fungerar
Den grundläggande funktionsprincipen för en trådsträngningsmaskin innefattar att rotera en uppsättning trådbärande element runt en längsgående axel medan de sammansatta trådarna dras genom en stängningsdyna med en exakt kontrollerad hastighet. Förhållandet mellan rotationshastigheten (vridningar per minut) och den linjära upptagningshastigheten definierar läggningslängden, vilket är det avstånd som krävs för en tråd för att fullborda en 360-graders spiral runt kärnan. En kortare läggningslängd ger en mer flexibel men något högre motståndskraftig ledare, medan en längre läggningslängd maximerar ledningsförmåga och draghållfasthet.

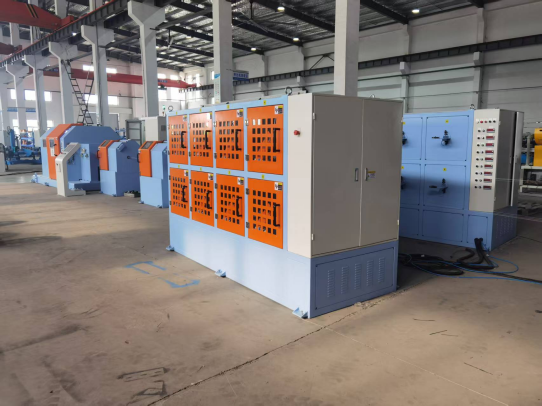

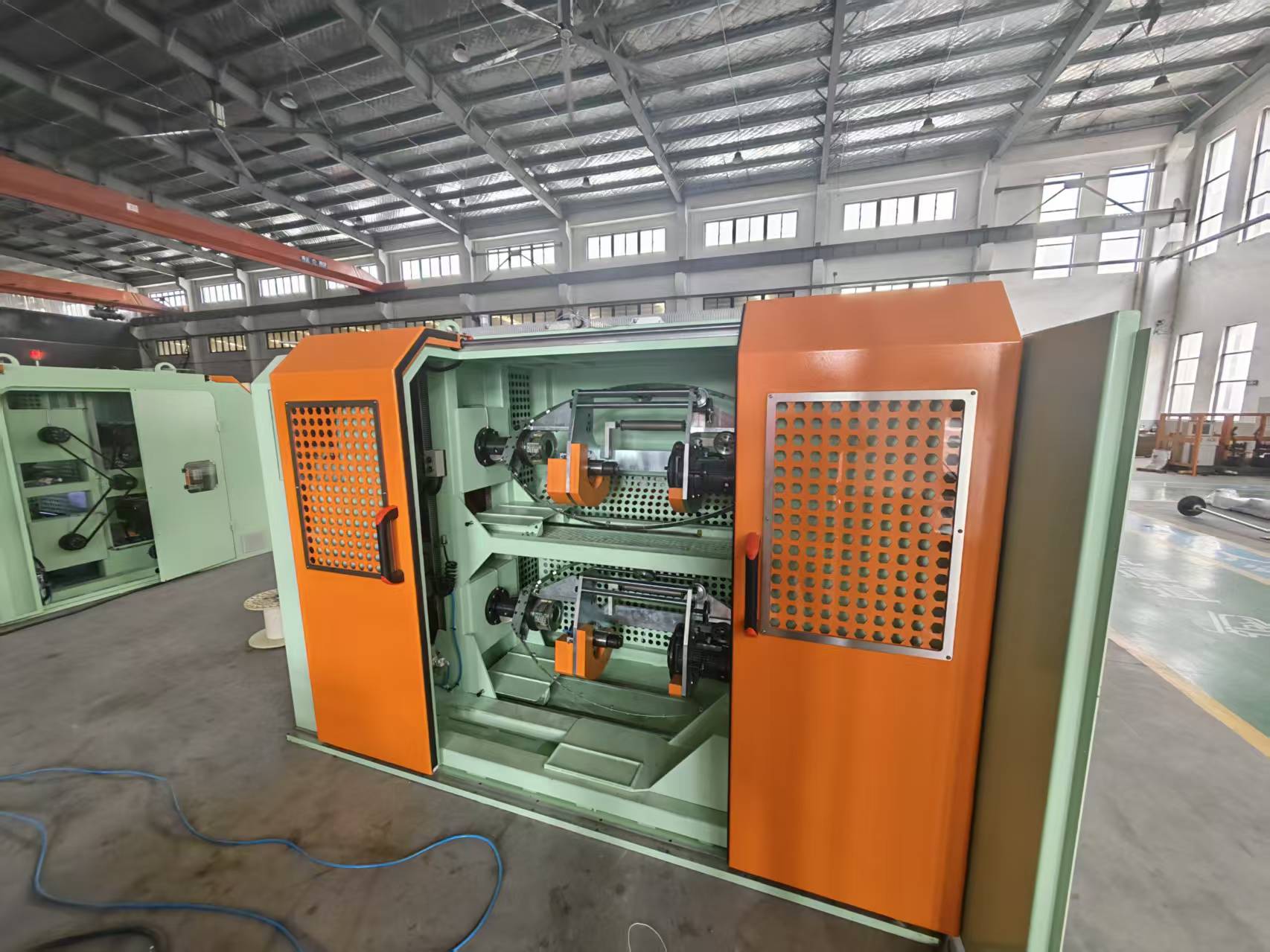

Beroende på utformningen av trådsträngningsmaskin , kan den vridande rörelsen förmedlas av en roterande båge (i maskiner med dubbla vridningar), en roterande bur (i styva strander) eller individuellt roterande bobiner (i planetariska strander). Alla typer delar ett gemensamt krav: de enskilda trådarna måste förbli under kontrollerade bakspänning för att förhindra trassling och säkerställa konsekvent trådgeometri. Hela processen övervakas av en programmerbar logisk styrenhet (PLC) som justerar motorhastighet och spänning i realtid. Branschdata visar att digital spänningskontroll kan minska skrot som orsakas av trådbrott med upp till 45 % jämfört med rent mekaniska system.
Huvudtyper av trådtrådsmaskiner: En detaljerad jämförelse
Ingen design för en trådsträngningsmaskin passar alla produktionsscenarier; varje maskintyp inriktar sig på ett specifikt ledningsstorleksintervall, produktionsvolym och krav på precision av läggningslängd. Tabellen nedan kontrasterar fem mycket använda konfigurationer, vilket möjliggör en direkt, datadriven utvärdering.

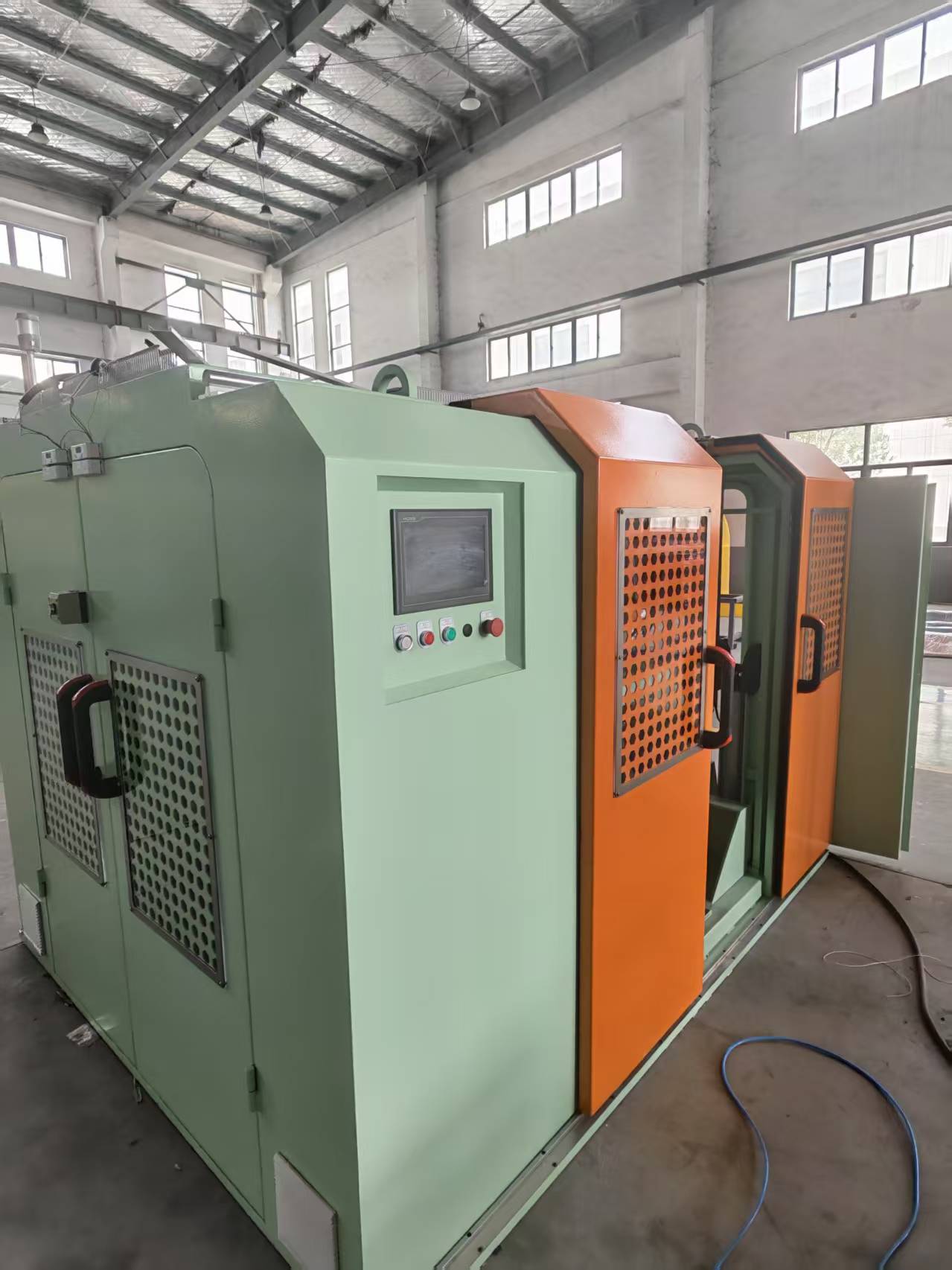

| Maskintyp | Vridningsmetod | Ledarområde (mm²) | Max linjehastighet (m/min) | Typisk läggningslängdprecision | Primär tillämpning |
|---|---|---|---|---|---|
| Double Twist Buncher | Roterande båge, två vridningar per varv | 0,05 – 16 | Upp till 300 | ±2 % | Biltråd, flexibla sladdar |
| Planetarisk Strander | Individuell spolrotation, ingen vridning på trådaxeln | 10 – 630 | Upp till 80 | ±0,5 % | Strömkablar, komprimerade ledare |
| Rigid Cage Strander | Fast bur roterar som en enhet | 16 – 1200 | Upp till 60 | ±1 % | Överliggande transmissionsledningar |
| Single Twist Strander | En vridning per varv av upptagning | 0,5 – 50 | Upp till 150 | ±1,5 % | Styrkablar, mellanspänning |
| Rörformad Strander | Trådar passerar genom ett roterande rör | 0,2 – 95 | Upp till 200 | ±1 % | Instrumentkabel, skärmad tråd |

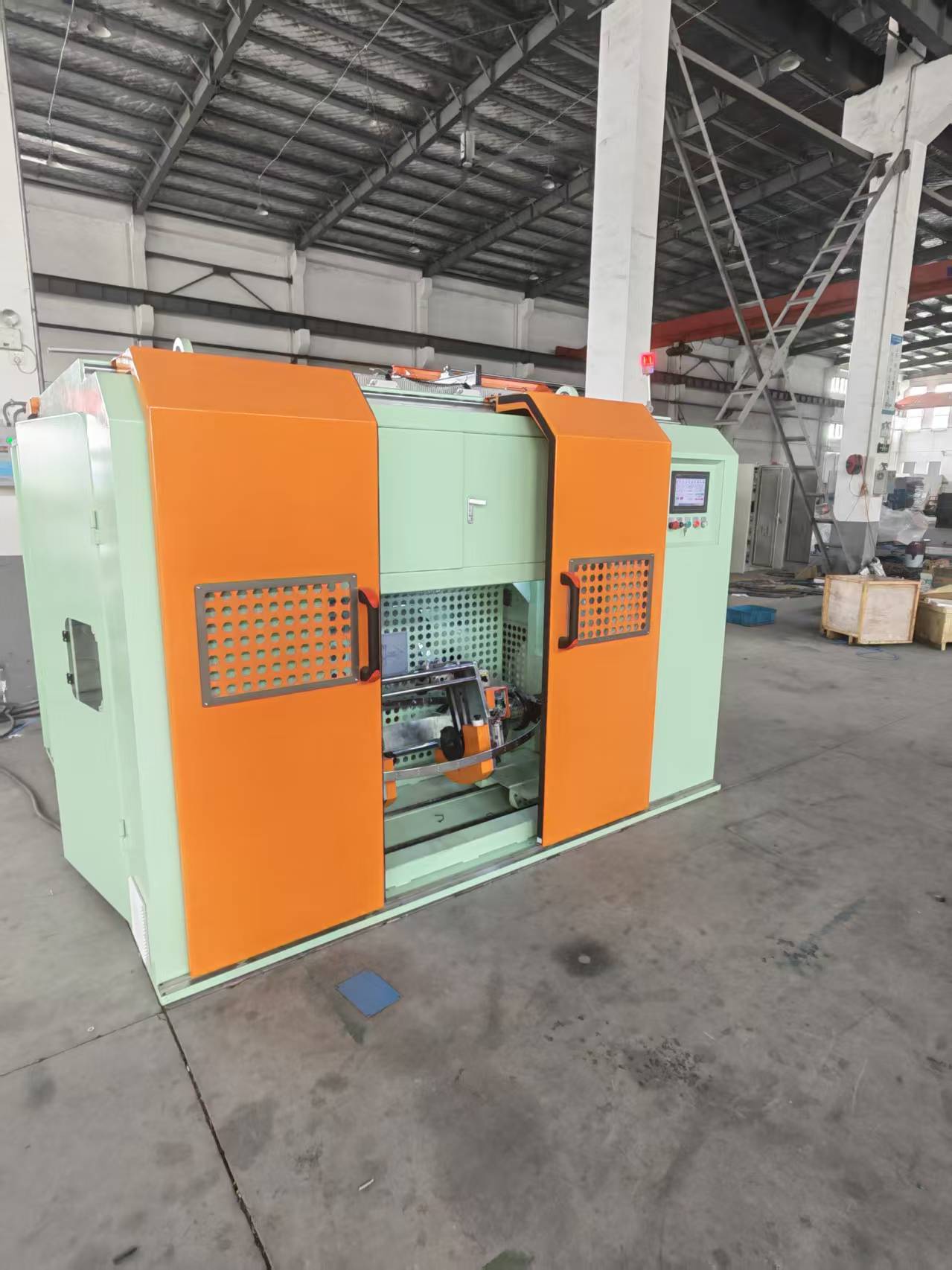

Dubbeltvinnade buntare dominerar höghastighetsproduktion av fintrådiga ledare, medan planettrådiga ledare är oersättliga för unilay och kompakterade ledare som kräver noll twist på enskilda ledningar. Valet av en trådsträngningsmaskin måste också ta hänsyn till antalet bobiner: en 630 mm planetarisk strander rymmer vanligtvis 6, 12, 18 eller 24 bobiner, vilket direkt bestämmer det maximala antalet trådar i ett lager.
Nyckelfaktorer för att välja en trådstrandingsmaskin
Din optimala trådsträngningsmaskin definieras av fem mätbara variabler: ledartvärsnitt, önskad läggningslängd, produktionsvolym, materialtyp och behovet av koncentrisk eller buntad trådning. En systematisk utvärdering som följer sekvensen nedan hjälper dig att undvika kostsamma överspecifikationer eller misstag med underkapacitet.
- Definiera ledarespecifikationen. Identifiera den färdiga ledarens storlek (mm² eller AWG), antalet enskilda ledningar och strängens diameter. Till exempel kräver en flexibel ledare av klass 5 enligt IEC 60228 ett specifikt antal strängar och diameter som anger det minsta antalet spolar på trådsträngningsmaskin .
- Bestäm önskad läggningslängd och riktning. En planetarisk strander kan hålla en läggningslängd så kort som 8 gånger ledardiametern utan att skada ledningarna, medan en dubbeltwist buncher fungerar bäst med läggningsförhållanden på 10:1 till 20:1. Läggriktning (S eller Z) ställs in elektroniskt på moderna maskiner.
- Beräkna måleffekt i kilogram per timme. För en dubbeltvinnad buntare som producerar 1,5 mm² tvinnad tråd med 250 m/min, kan produktionen nå cirka 45 kg/h. Använd denna figur för att säkerställa trådsträngningsmaskin kan uppfylla din orderbokkapacitet.
- Bedöm materialkompatibilitet. Koppar-, aluminium- och förtennade ledare kräver vart och ett specifikt båg- eller rullmaterial för att förhindra ytskador. Aluminiumtrådning, till exempel, drar nytta av keramiskt belagda styrningar för att minska ansamling av oxiddamm.
- Utvärdera automatisering och omställningstid. Maskiner med automatisk laddning av spolen och mätning av laserläggningslängd kan minska växlingstiden från 45 minuter till under 10 minuter, en avgörande fördel för kortvarig produktion.
Jämförelse av produktionshastighet och produktion
Produktionseffekten för en trådsträngningsmaskin är i grunden begränsad av den mekaniska hastigheten hos de roterande komponenterna och upptagningskapaciteten. Tabellen nedan ger realistiska utdata för tre vanliga konfigurationer, baserat på tillverkarens faktiska specifikationer för 1,5 mm² tvinnad kopparledare.
| Maskintyp | Linjehastighet (m/min) | Effekt (kg/h) | Energiförbrukning (kW) | Skrotfrekvens (%) |
|---|---|---|---|---|
| Double Twist Buncher | 280 | 48.5 | 15 | 0.8 |
| Planetarisk Strander (12 bobbin) | 70 | 22.0 | 22 | 0.3 |
| Rigid Cage Strander | 55 | 18.2 | 30 | 0.5 |
Den dubbeltvinnade buntaren uppnår nästan dubbelt så stor effekt som en planetarisk strandare för samma tvärsnitt, men planetdesignen minskar skrothastigheten med mer än 60 %. Denna avvägning mellan hastighet och precision är kärnan i varje trådsträngningsmaskin köpbeslut.
Tillämpningar inom nyckelbranscher
Slutanvändningssektorn dikterar strängningsklassen och därför den specifika trådsträngningsmaskintekniken som krävs. Följande sektorer är beroende av strandade ledare som produceras av dessa maskiner:
- Bilkablar – Dubbla vridbuntar producerar de tunnväggiga, mycket flexibla tvinnade ledare som behövs för kablar i motorrummet, där vibrationsmotståndet är av största vikt.
- Kraftöverföring och distribution – Styva bur- och planettrådar tillverkar kompakterade koncentriska ledare för mellan- och högspänningskablar upp till 500 kV, vilket säkerställer enhetlig strömfördelning.
- Förnybara energisystem – Kablage för solenergiparker och vindkraftverk kräver fintrådiga, förtennade kopparledare som produceras på höghastighetsbuntar för att motstå korrosion och termisk cykling.
- Järnväg och kollektivtrafik – Rullande materielkablar kräver extremt flexibla ledare (klass 6 enligt IEC 60228) som ofta tillverkas på planetmaskiner för att uppnå de ultrafina strängarna.
- Medicinsk utrustning och robotik – Ultrafin trådning under 0,05 mm² använder specialiserade rörformade eller enkeltvinnade trådar för att undvika brott på ömtåliga koppar- eller kopparlegerade trådar.
Kostnadsanalys och avkastning på investeringen
En trådsträngningsmaskin representerar en betydande kapitalinvestering, men en detaljerad analys av total ägandekostnad avslöjar ofta att en dyrare maskin med precisionskontroll betalar sig inom tre år genom minskat skrot och snabbare byten. Tabellen nedan jämför den femåriga kostnadsstrukturen för en dubbeltvinnad buncher kontra en planetarisk strandare, förutsatt enskiftsdrift som producerar 200 ton strängad koppar årligen.
| Kostnadskategori | Double Twist Buncher | Planetarisk Strander (12 bobbin) |
|---|---|---|
| Initial utrustningskostnad (USD) | $85 000 | $210 000 |
| Årlig energikostnad (vid 0,12 USD/kWh) | 2 160 USD | $3 170 |
| Genomsnittlig skrotförlust per år | 4 600 USD | 1 800 USD |
| Typisk underhållskostnad/år | $3 200 | $4 800 |
| Total 5-årig driftskostnad | $135 800 | $258 650 |
För tillverkare som specialiserar sig på tunnväggiga ledare för bilar, ger den dubbeltvinnade bunchern den lägsta kostnaden per kilogram. För verktyg som kräver kompakterade koncentriska ledare, planetariska trådsträngningsmaskin är fortfarande det enda tekniskt genomförbara valet trots dess högre initiala kostnad.
Bästa tillvägagångssätt för underhåll för lång maskinlivslängd
Förebyggande underhåll på en trådsträngningsmaskin är centrerad på tre element: inspektion av bog- eller burlager, kalibrering av spänningssensorer och övervakning av slitaget i trådstyrningen. Även mindre avvikelser i dessa komponenter kan leda till lägglängdsfel och ledarskador. En strukturerad underhållsrutin ger mätbara resultat; en undersökning från 2022 av 47 kabelanläggningar av Wire Association International fann att anläggningar med förebyggande underhåll varje vecka rapporterade 27 % färre oplanerade driftstopp än de med månatliga kontroller.
- Inspektera boglager och kolborstar var 200:e drifttimme. I en dubbel vridbuncher orsakar slitna boglager vibrationer som direkt påverkar läggningslängden. Byt ut lager som visar ett radiellt spel som överstiger 0,02 mm.
- Kalibrera dansarm och spänningssensorer varje månad. En spänningsavvikelse på mer än 5 % mellan enskilda trådar resulterar i ojämn trådning och kan skapa fläckar med hög motståndskraft i den färdiga ledaren.
- Byt ut keramiska eller härdade ståltrådsledare vid första tecken på räfflor. Ett spårdjup större än 0,1 mm kan nöta trådens yta och införa oxidpartiklar i strängen, vilket minskar konduktiviteten.
- Smörj växlar och traversmekanismer enligt OEM-schema. Använd den specificerade fettkvaliteten; felaktiga smörjmedel kan leda till överhettning av växellådan på så få som 500 timmars kontinuerlig drift.
- Verifiera läggningslängden med ett lasermätningssystem varje vecka. Periodisk drift i läggningslängden indikerar ofta en glidande dragledare eller en sliten kodarkoppling, som kan korrigeras innan den producerar en produkt som inte är specifik.
Automation and Industry 4.0 i Wire Stranding Machines
De senaste trådsträngningsmaskinerna integrerar övervakning av läggningslängd i realtid, algoritmer för förutsägande underhåll och automatiska spolbytessystem för att pressa den totala utrustningseffektiviteten (OEE) över 85 %. Vibrationssensorer på bog- och motorlagren matar data till en central styrenhet som förutsäger lagerfel upp till 60 timmar i förväg, vilket möjliggör schemalagda byten istället för nödavstängning. Automatiserad spolladdning minskar förarens ingrepp från 12 manuella byten per skift till noll, vilket praktiskt taget eliminerar den vanligaste orsaken till installationsrelaterade trådbrott.
Ur kvalitetssynpunkt mäter lasermikrometermatriser kontinuerligt diametern på den tvinnade ledaren och jämför den med målvärdet. Om diametern avviker med mer än 0,02 mm, justerar PLC:n kapstanhastighet eller spolspänning för att korrigera felet. Enligt ett tekniskt dokument från 2024 som presenterades vid International Wire & Cable Symposium, minskade denna slutna kretsstyrning diametervariationen med 68 % jämfört med konventionella maskiner med öppen krets. När anslutningsstandarder som OPC UA blir universella, kommer varje trådsträngningsmaskin kan nu kommunicera direkt med anläggningens tillverkningsutförandesystem, vilket ger spårbarhet ner till individuell rullenivå.
Vanliga frågor
Vad är skillnaden mellan buntning och koncentrisk strandning?
Bunching, utförd på en dubbel twist trådsträngningsmaskin , vrider ihop alla trådar i samma riktning utan en definierad geometrisk lagerstruktur. Koncentrisk strandning, vanligtvis utförd på en planetarisk eller stel strander, arrangerar trådar i exakta spiralformade lager runt en central kärna. Koncentriska ledare har en jämnare yta och mer enhetlig strömfördelning, medan buntledare är mer flexibla och snabbare att producera.
Hur påverkar läggningslängden ledarens prestanda?
Laglängden har ett direkt omvänt förhållande till flexibilitet och ett direkt samband med konduktivitet. En kort läggningslängd (t.ex. 8–12 gånger ytterdiametern) ökar flexibiliteten men höjer det elektriska motståndet något eftersom strömvägen blir längre. I en trådsträngningsmaskin , lägglängden ställs in av förhållandet mellan upptagningshastighet och rotatorns RPM, och den måste hållas inom toleransen som specificeras av standarder såsom ASTM B8 för koncentriskt läggtrådiga kopparledare.
Kan en maskin tråda både koppar och aluminium?
Ja, mest modernt trådsträngningsmaskins kan bearbeta både koppar och aluminium, men trådstyrningarna, kapstanhylsorna och spänningsinställningarna måste anpassas. Aluminiums lägre draghållfasthet och tendens att generera oxiddamm kräver minskad bakspänning (vanligtvis 10–15 % lägre än för koppar) och användning av keramiska eller polerade kontaktytor i rostfritt stål för att förhindra skador.
Vilka är tecknen på att en strandningsmaskin behöver byta lager?
Ökad vibrationskänsla på maskinramen, en rytmisk ljudförändring under drift och en avvikelse i läggningslängden utanför ±2 % utan motsvarande PLC-kommando alla indikerar potentiellt lagerslitage. På en dubbel twist trådsträngningsmaskin , ska boglagren bytas ut när vibrationshastigheten överstiger 4,5 mm/s RMS, mätt på lagerhuset.
Att göra rätt investering i en trådstrandingsmaskin
Att välja en trådsträngningsmaskin är i grunden ett beslut om att balansera hastighet mot geometrisk precision och kapitalkostnad mot skrotförlust. För högvolymproduktion av flexibla ledare under 10 mm² erbjuder en dubbeltvinnad buncher oöverträffad effekt per dollar. För kraftkablar och komprimerade koncentriska ledare är en planetarisk eller styv burstrander inte bara att föredra utan är tekniskt nödvändig för att uppfylla internationella standarder. Genom att anpassa dina produktionskrav med de data och jämförelser som presenteras här kan du specificera en trådsträngningsmaskin som kommer att leverera jämn kvalitet och en stark avkastning på investeringen långt in i nästa decennium.
